Comment brancher facilement un appareil en sortie de câble ?

Le branchement des appareils électriques doit obligatoirement respecter les normes en vigueur. La norme NF C 15- 100 est très utile pour effectuer un branchement en toute sécurité.

1
test et avis Knipex 16 95 01 SB ErgoStrip Outil universel à dégainer 135 mm
4,1 / 5

Outil de dégainage et dénudage

ErgoStrip 16 95 01 SB KNIPEX
Promotion
Amazon
31,66 €
2
test et avis jokari T30155 Outil universel à dégainer 135 mm
4,1 / 5

Outil de dégainage et dénudage

T30155 pour câbles de 8 à 13 mm
Promotion
Amazon
22,25 €
3
Boîte à dénuder ‎W091025AU WorkPro
4,4 / 5

Outil de dégainage et dénudage

‎W091025AU WORKPRO
Promotion
Amazon
17,99 €

En électricité, brancher un appareil en sortie de câble regorge de nombreux avantages. C’est une nouvelle approche à la portée de tous qui n’exige obligatoirement pas d’être un pro du bricolage pour y arriver. Pour ce faire, il suffit de suivre pas à pas nos conseils et recommandations dans cet article.

Brancher un appareil électrique en sortie de câble : un raccordement normé et facile

La sortie de câble est consacrée à sécuriser le branchement de plusieurs dispositifs électriques. En effet, un branchement facile à exécuter, à stipulation de suivre avec précision les recommandations de la norme NF C15 -100.

La norme NF C 15 – 100

En réalité, la norme NF C 15 -100 désigne la norme qui mets en place les règles d’installation électrique dans les locaux d’habitation et les bâtiments. Elle exige à cet effet, pour une table de cuisson ou un chauffage électrique par exemple, qu’une ligne particulière leur soit destinée. Et pour les dispositifs électriques de 4 500 W ou plus, la norme NF C 15 -100 exige des conducteurs de 6 mm², à un nombre de 3 en monophasé (phase, terre et neutre). En fonction de la puissance de consommation, le circuit doit être sécurisé par un coupe-circuit de 32 A ou 40 A au niveau du tableau électrique.

Les étapes de réalisation

Quelques étapes incontournables permettent de brancher facilement un appareil en sortie de câble.

  • Apprêter le branchement en sortie du mur
  • Apprêter le branchement au niveau du dispositif
  • Connecter les fils du dispositif en sortie de câble

En relief, mettez en pratique ces étapes de réalisation pour parfaitement réussir le branchement d’un dispositif en sortie de câble.

Préparer le branchement en sortie de mur

Débuter impertinemment à couper le circuit du courant électrique, soit au niveau du coupe-circuit, soit carrément au disjoncteur principal sécurisant la ligne. Ensuite, divisez votre sortie de câble en deux grandes parties. Au cas où la plaque murale ne serait pas encore sur place, il vous faudra nécessairement la fixer. Dépouillez si nécessaire, au moyen de la pince à dénuder, les différents fils en sortie de mur.

Par conséquent, si votre installation électrique est monophasée, 3 fils évacueront le mur : la phase rouge ou noir ou marron ; la terre vert ou jaune et le neutre de couleur bleu clair. À cet effet, si votre installation est triphasée, il y aura donc 4 fils en sortie de mur, dont 1 terre et 3 phases. Pour poursuivre le cheminement, introduisez ensuite chaque fil dans une borne opposée à votre domino, et vissez pour les garder en place. En outre, si vous avez choisi une borne de rattachement, il vous suffit de les y fixer.

Préparer le branchement au niveau de l’appareil

Au moyen du tournevis, faites avec douceur levier pour dégager le serre-plaque de la sortie de câble. À terme d’assurance, contrôlez que les fils électriques de votre dispositif à connecter sont assez dénudés. Dénudez ces derniers au besoin en vous servant de la pince à dénuder, sur 5 mm à 6 mm. Pour ce faire, passez les fils électriques du dispositif à connecter à l’intérieur de la serre plaque de sortie de câble. Pour les raccorder ensuite facilement, assurez-vous d’avoir assez de longueurs, puis gardez-les sur place dans le support en les vissant. Passez ensuite le serre-plaque et les fils à travers la plaque de sortie de câble, cependant ne placez pas cette dernière au mur pour l’instant.

Brancher les fils de l’appareil en sortie de câble

Reliez à cet instant les fils du câble de l’équipement à la borne de raccordement ou au domino en veillant bien évidemment à bien les faire cadrer en fonction de leur code couleur : neutre devant neutre (souvent rouge), phase devant phase (souvent bleu), la même procédure pour la terre (couleur jaune ou vert). Si votre appareil électrique ne nécessite pas de branchement à la terre parce que ce dernier est de classe II (à double isolation), il est important de raccorder le fil de terre par quel moyen même si le dispositif est de classe II (d’un autre côté, ces dispositifs en sont dépourvus).

Attacher à cet instant le serre plaque de sortie de câble vers la plaque murale. Clipsez de plus la cache de la sortie de câble. Répétez la plaque de sortie de câble que vous aviez ultérieurement laissée en attente, faites-la par la suite glisser le long du câble et clipsez cette dernière sur la plaque murale. Veillez à ce que le câble de l’appareil soit toujours dirigé vers le bas. Réactivez le courant, soit au niveau du coupe-circuit, soit au niveau du disjoncteur principal sécurisant la ligne. Sur ce, votre dispositif est à cet instant connecté en sortie de câble.

Pourquoi choisir l'installation d'une sortie de câble connecté ?

La sortie de câble connecté permet en réalité de paramétrer un appareil, le guider à distance puis suivre en retour sa consommation en énergie électrique. Cette sortie de câble est en réalité la meilleure solution, apportant la plus grande tension sur la liste de tous les boitiers fil pilote.

Les trois forces de cette solution

  • Repose sur une résolution domotique de 1er plan, qui peut être employée pour alimenter l’ensemble de la maison ;
  • Permets d’alimenter les appareils électriques sans les changer ;
  • Parmi les solutions fil, pilote pour un dispositif, elle est l’unique à déterminer la consommation des appareils électriques.

Les sorties de câbles sont indispensables pour connecter les plaques de cuisson et les appareils électriques, tels que le recommande la norme NF C 15- 100. D’autres dispositifs électroménagers comme les fours ou gros électroménagers emboités sont également des fois placées avec une sortie de câble plutôt qu’au moyen d’une prise électrique classique, par contre ceci n’est pas indispensable. Cette solution permet en l’occurrence de diriger vos appareils électriques au moyen du fil pilote.

Quels sont les avantages de la sortie de câble connecté  ?

Si vous optez pour la solution via le fil pilote, qui limite maximum le changement des appareils en place, la solution de la sortie de câble est très intéressante à doubles atouts par rapport aux systèmes tels que l’interface Pass IO Cozytouch ou le Heatzy.

  • Elle limite l’addition du boitier à côté de l’appareil, qui a quoi qu’il arrive besoin d’être relié à une sortie de câble parce que c’est la norme. La sortie de câble alimenté autorise un système deux en un.
  • Elle autorise également la suivie de la dépense énergétique de votre appareil électrique parce que la sortie de câble détermine la consommation réelle, par contre les solutions de vérification d’appareil via fil pilote concurrentes ne l’autorisent pas.

On distingue à cet effet d’autres avantages tels que le potentiel de remployer la même application pour vérifier vos prises interrupteurs et électrique, puis ainsi alimenter toute la maison.

Avis général sur la sortie de câble connecté pour les appareils via le fil pilote

Choisir les solutions de connexion d’un appareil en sortie de câble permet en réalité d’alimenter vos dispositifs électriques existants à un prix non considérable, tout en débutant a installé une solution domotique de futur. Pour donc brancher facilement un appareil en sortie de câble, il urge d’analyser avec précision des avantages et inconvénients de la solution.

Les avantages de la solution

  • Suivi de la consommation de l’appareil ;
  • Ergonomie excellente ;
  • Plusieurs plannings de chauffe possible, compte tenu des types de semaines (travail et vacances) ;
  • Système domotique d’avenir pour le reste de la maison connectée et de très bonne qualité ;
  • Solution intégrée dans le mur (pas d’accessoire secondaire).

Cette solution offre en effet les fonctions les plus perfectionnées du marché. À travers l’environnement domotique auquel cette dernière appartient, cette solution est pour nous la bonne solution pour une parfaite gestion connectée du fil pilote.

Les inconvénients de la solution

En dépit des précieux avantages qu’offre cette solution, cette dernière n’est pas sans inconvénient.

  • Le contrôle par fil pilote désactive la compatibilité Homekit
  • Désavantages du contrôle par fil pilote en liaison avec les appareils connectés natifs (pas de relevé de température parce que pas de sonde de température

Ce qu’il faut prévoir pour brancher un appareil en sortie de câble

Pour garantir la réussite du branchement d’un appareil en sortie de câble, il est important de prendre en avance quelques précautions indispensables.

Savoir-faire

Brancher un appareil en sortie de câble nécessite les savoirs faire comme :

  • Comprendre les règles de montage
  • Travailler en position accroupie
  • Maitriser les postulats de l’électricité
  • Se servir des outils à main type pince à dénuder, pince coupante, tournevis, etc.

Outils et consommables

Pour brancher un appareil en sortie de câble, sont indispensables les outils tels que :

  • Le tournevis
  • La sortie de câble
  • Le pince à dénuder
  • La borne de raccordement ou domino

Caractéristiques techniques des produits

Boîte à dénuder ‎W091025AU WorkPro
Matériau de fabrication
Matière ABS
Diamètres de câbles
0,5; 0,65; 0,8; 1; 1,3 et de 1,6 mm
Dimensions du produit (L x l x h)
5 x 5 x 4 cm
Nombre de côtés
4
Poids
100 g
17,99 € TTC
17,99 € TTC

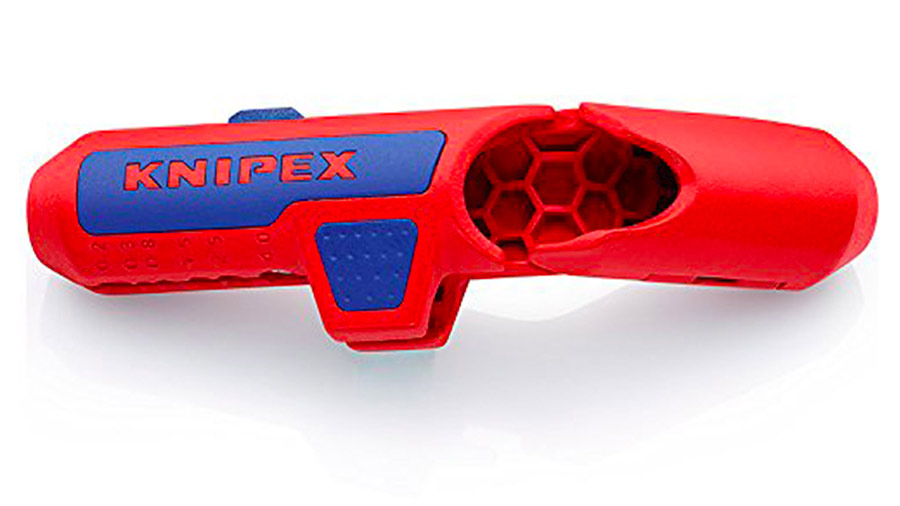

test et avis Knipex 16 95 01 SB ErgoStrip Outil universel à dégainer 135 mm
Fontion
Dégainage et dénudage
Longueur
135 mm
Diamètres de dénudage fil
0,2 à 4 mm²
Diamètres de dénudage câble
8 à 13 mm
Diamètres de dénudage coaxial
4,8 à 7,5 mm
31,66 € TTC
31,66 € TTC
PROMO 21 %

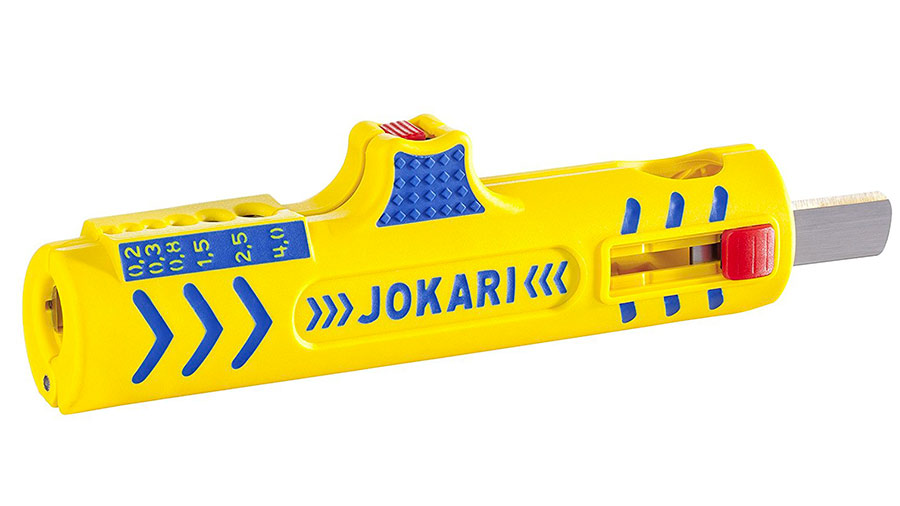

test et avis jokari T30155 Outil universel à dégainer 135 mm
Fontion
Dégainage et dénudage
Diamètres de dénudage fil
0,2 à 4 mm²
Diamètres de dénudage câble
8 à 13 mm
22,25 € TTC
28,09 € TTC
